Das FlowAnalyser PRO ist unser Spitzengerät für Biomedizintechniker, unabhängige Dienstleister und Hersteller von Anästhesie- und Beatmungsgeräten. Es bietet Tragbarkeit und höchste Präzision und verfügt über eine vollständig konfigurierbare, hochauflösende Multi-Touch-Benutzeroberfläche, die Ihren Anforderungen gerecht wird.
|
Durchfluss- und Druckmessung |
|||||
|
Durchfluss |
|||||
|
Strömungskanal |
Durchfluss |
±300 L/min*** |
|||
|
Ultra-Low-Flow-Kanal |
FlowUltra-Low |
±1 L/min*** |
|||
|
Bidirektionale Messung |
|
ja |
|||
|
Temperaturkompensiert |
|
automatisch |
|||
|
Druckkompensiert |
|
automatisch |
|||
|
Luftfeuchtigkeit kompensiert |
|
automatisch |
|||
|
O2 kompensiert |
automatisch |
||||
|
Druck |
|||||
|
Hochdruck & Vakuum |
PHigh |
-1-10 bar |
|||
|
Differentialdruck |
PDiff |
±250 mbar |
|||
|
Niedriger Differentialdruck |
PDiff Niedrig |
-10-10 mbar |
|||
|
Druck im Strömungskanal |
P-Kanal |
-50-160 mbar |
|||
|
Atmosphärischer Druck |
PAtmo |
500-1240 mbar |
|||
|
Einheiten |
|||||
|
Durchfluss |
|
L/min, L/s, cfm, mL/min, mL/s |
|||
|
Druck |
|
bar, mbar, cmH2O, inH2O, Torr, inHg, hPa, kPa, mmHg, PSI |
|||
|
Zusätzliche Messungen |
|||||
|
Sauerstoff |
O2 |
0-100 % |
|||
|
Temperatur |
Im Strömungskanal |
0-50°C |
|||
|
Taupunkt |
Im Strömungskanal |
-10-50°C |
|||
|
Luftfeuchtigkeit |
Im Strömungskanal |
0-100% RH (nicht kondensierend) |
|||
|
Gasarten |
|
Luft, Luft/O2,O2, N2O, N2O/O2, N2, He, He/O2,CO2, kundenspezifische Gasarten |
|||
|
Weitere Gasarten |
|||||
|
CO2 |
Konzentration (mit optionalem OR-703) |
0-15 Vol%, ±(0,2 Vol% + 2 % vom Messwert) 15-25 Vol%, nicht spezifiziert |
|||
|
N2O |
Konzentration (mit optionalem OR-703) |
0-100 Vol%, ±(2 % Vol% + 2 % vom Messwert) |
|||
|
HAL, ISO, ENF |
Konzentration (mit optionalem OR-703) |
0-8 Vol%, ±(0,15 Vol% + 5 % vom Messwert) 8-25 Vol%, nicht spezifiziert |
|||
|
SEV |
Konzentration (mit optionalem OR-703) |
0-10 Vol%, ±(0,15 Vol% + 5 % vom Messwert) 10-25 Vol%, nicht spezifiziert |
|||
|
DES |
Konzentration (mit optionalem OR-703) |
0-22 Vol%, ±(0,15 Vol% + 5 % vom Messwert) 22-25 Vol%, nicht spezifiziert |
|||
|
Gas Standards |
|
ATP, ATPD, ATPS, AP21, AP25, STP, STPD0, STPD20, STPD21, STPH, BTPS, BTPS-A, BTPD, BTPD-A, 0/1013, 20/981, 15/1013, 25/991, 20/1013, 23/1013, NTPD, NTPS |
|||
|
Atmungsaktive Parameter |
|||||
|
Atemfrequenz |
Bewerten Sie |
1-2000 bpm |
|||
|
Inspirationszeit |
Ti |
0,01-60s |
|||
|
Ausatmungszeit |
Te |
0,01-90s |
|||
|
Inspiratorische Haltezeit |
TiH |
0-60s |
|||
|
Exspiratorische Haltezeit |
TeH |
0-90s |
|||
|
Post-Inspirationspause |
% Tp |
0-100 % |
|||
|
Ratio |
I:E |
1:300-300:1 |
|||
|
|
Ti/TTotal |
0-100 % |
|||
|
Atemzugvolumen |
Vti, Vte |
±60 L |
|||
|
Minute Volumen |
Vi, Ve |
0-300 L/min |
|||
|
Druck |
PPeak,PMean, PEEP,PPlateau |
0-160 mbar |
|||
|
Spitzenwert des Durchflusses |
PFInsp, PFExp |
± 300 L/min |
|||
|
Compliance |
CStat |
0-1000 mL/mbar |
|||
|
Auslöser |
Automatisch, Erwachsene, Pädiatrie, HFO, externer Auslöser |
Erwachsene, Pädiatrie, HFO; einstellbar auf Fluss- oder Druckkurven mit benutzerdefinierten Grenzwerten. |
|||
|
Allgemeine Informationen |
|||||
|
Strom |
|
100-240 VAC, 50/60 Hz |
|||
|
Batteriebetrieb |
|
16 Stunden |
|||
|
Stromverbrauch |
Typisch 5 VA, max. 25 VA (beim Laden der Batterie) |
||||
|
Gewicht |
|
3,2 kg |
|||
|
Abmessungen (B × T × H) |
|
24 × 26 × 13 cm |
|||
|
Datenspeicherung |
|
Intern, USB-Stick |
|||
|
Anzeige |
|
Hochauflösendes Touchscreen-Display 5" (800 × 480 px) |
|||
|

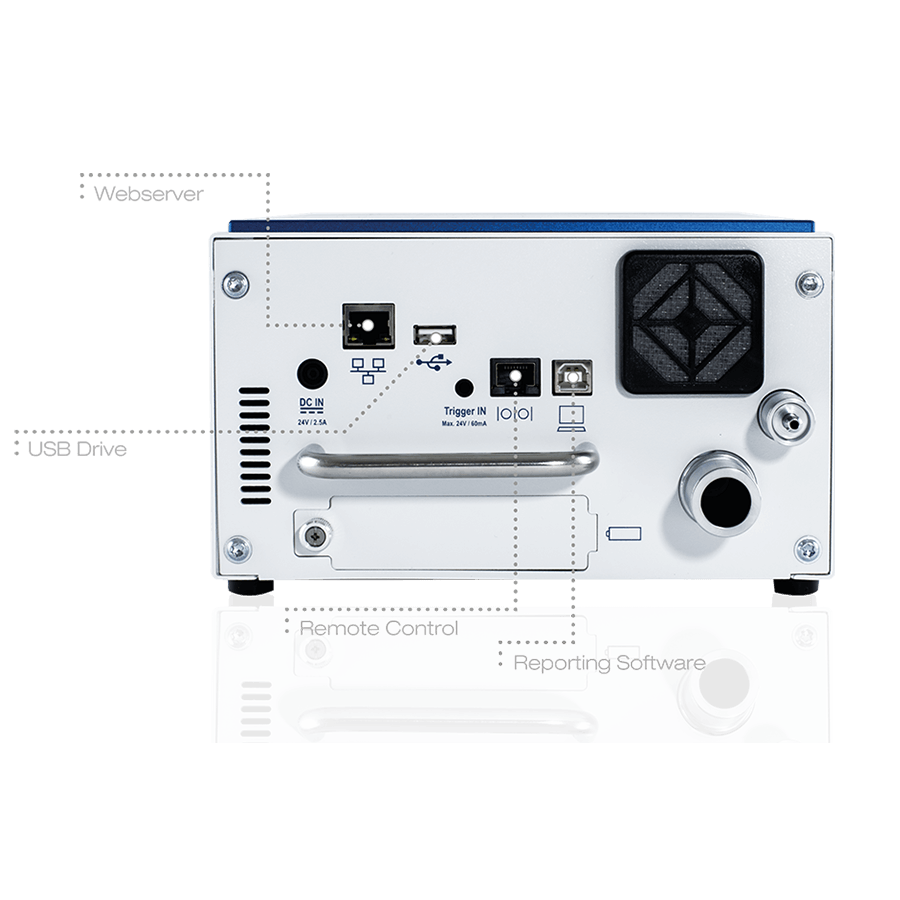

Schnittstellen |
|
USB-A für USB-Stick, USB-B für FLowLab Software, individuelle Kommunikation, TTL für externen Trigger, RS232 |
|||
|
Kalibrierung |
Jährlich |
||||
|
Betriebstemperatur |
10-40 °C (50-104 °F) |
||||
|
Feuchtigkeit im Betrieb |
10-90 % R.F.*** |
||||
|
Zulassungen |
|
CE, CSA (Nordamerika), IEC 61010-1:2010/AMD1:2016, IEC 61326-1:2020 |
|||
|
Es gilt die größere Toleranz: |
|||||
Das RS-232-Kabel ist für die Hersteller von Beatmungsgeräten eine entscheidende Komponente für die vollständige Automatisierung.
Software für FlowAnalyser und CITREX.
Überwachen und speichern Sie Ihre Beatmungsparameter von Flow-, Druck- und Volumenmessungen bequem auf Ihrem PC. FlowLab stellt Ihre Messwerte numerisch oder als Echtzeitkurven grafisch dar. Es werden Trendberichte mit bis zu 100 Stunden Daten erstellt, um die langfristige Funktionalität Ihres Geräts zu überprüfen. Vereinfachen Sie den Überprüfungsprozess Ihrer Beatmungsgeräte, indem Sie Ihre eigenen individuellen Prüfberichte erstellen, die elektronisch gespeichert oder ausgedruckt werden können.
Die FlowLab-Software ist in 15 Sprachen verfügbar.
Wenn Sie die Software herunterladen, melden Sie sich auch für unseren Newsletter an.

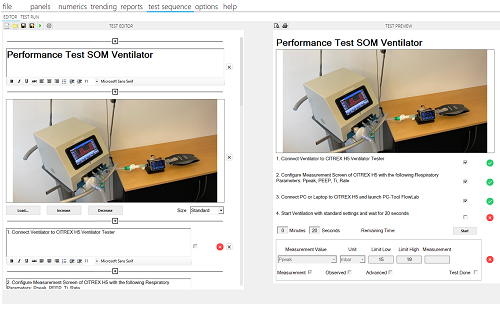

Erstellen Sie Prüfabläufe für jedes medizinische Gerät, das Druck oder Durchfluss erzeugt, wie z. B. ein Beatmungs- oder Anästhesiegerät. Ein leistungsfähiger Editor ermöglicht es Ihnen, Ihre Prüfsequenz zu gestalten, indem Sie Komponenten wie Text, Grafiken, Bilder, Messwerte und mehr einfügen. Reproduzieren Sie sehr effizient einen vom Medizinproduktehersteller vorgegebenen Prüfablauf. Führen Sie Prüfungen durch und erzeugen Sie PDF-Prüfberichte mit elektronischer Unterschrift und Ihrem Firmenlogo. Testsequenzen können zur Wiederverwendung, gemeinsamen Nutzung und Standardisierung in Ihrem Unternehmen gespeichert werden.

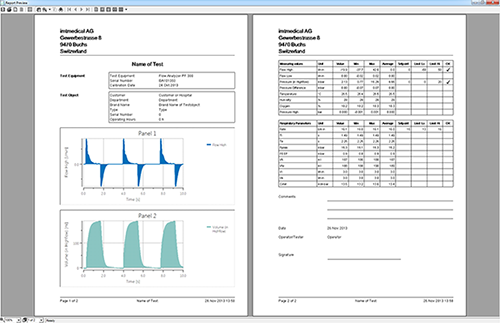

Mit wenigen Klicks lassen sich die Messwerte direkt aus FlowLab in einem Bericht speichern und ausdrucken. Frei definierbare Inhalte ermöglichen es Ihnen, Prüfberichte nach Ihren Bedürfnissen zu gestalten. So werden neben den Messwerten auch alle Daten des Prüfobjekts übersichtlich dokumentiert.
Die generierten Kontrollnummern helfen Ihnen, auch nach längerer Zeit den Überblick über Ihre Prüfberichte zu behalten und das richtige Dokument dem entsprechenden Prüfobjekt zuzuordnen. Auch Ihr Firmenlogo können Sie einfach einfügen, so dass jeder Bericht optisch als Firmendokument erkennbar ist.
FlowLab hilft Ihnen, automatisch übersichtliche Dokumente zu erstellen und erspart Ihnen die mühsame Erstellung von Prüfberichten in Textverarbeitungsprogrammen.

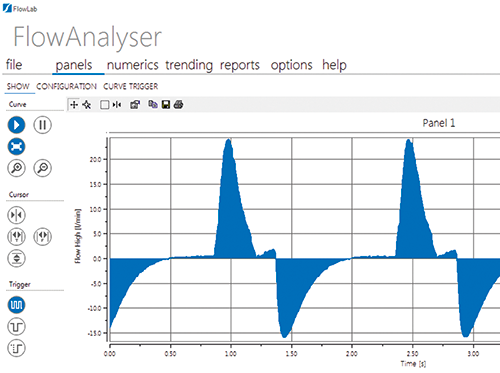

Zur genauen Analyse der Messwerte können in FlowLab bis zu sechs zeitabhängige Kurven dargestellt werden. Mit den einstellbaren Cursoren können Messkurven aller Beatmungsparameter gemessen werden. In den Kurventrigger-Einstellungen können unter anderem Triggerarten oder Triggerschwellen eingestellt werden, so dass nur die gewünschten Messbereiche der Kurven angezeigt werden.
Um eine Übersicht zu erhalten, können alle Kurvenfelder farblich angepasst oder individuell beschriftet werden.
Mit nur einem Klick können alle Kurvenfelder als Bild gespeichert oder ausgedruckt werden.

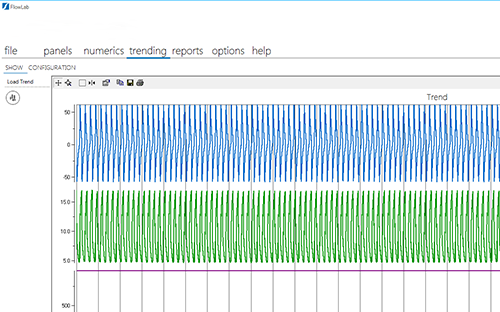

Mit der Trending-Funktion von FlowLab können Sie Messwerte bis zu 100 Stunden lang aufzeichnen. Sie können ganz einfach bis zu 10 Messwerte auswählen und Einstellungen wie Aufzeichnungszeit, Aufzeichnungsrate und Zeitachse festlegen. Die aufgezeichneten Werte können anschließend in eine Excel-Tabelle exportiert werden, so dass Sie die Möglichkeit haben, individuelle Auswertungen in einem Berechnungsprogramm außerhalb von FlowLab vorzunehmen.
Die Trending-Funktion von FlowLab ist die richtige Funktion, wenn es darum geht, Fehlersuche zu betreiben.

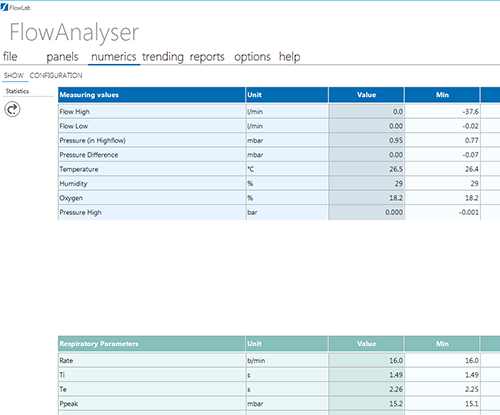

In der numerischen Anzeige von FlowLab können bis zu 20 Messwerte gleichzeitig angezeigt und sortiert werden. Darüber hinaus werden statistische Größen wie Mittel-, Minimal- und Maximalwerte in Echtzeit angezeigt und können auf Wunsch mit vorgegebenen Sollwerten und Toleranzen verglichen werden. So lässt sich leicht erkennen, ob ein bestimmter Messwert innerhalb der vorgegebenen Toleranzen des Messobjekts liegt. Alles auf einen Blick, frei konfigurierbar und übersichtlich dargestellt. Die optimale Anzeige, um Messwerte zu vergleichen und Tests schnell durchzuführen.

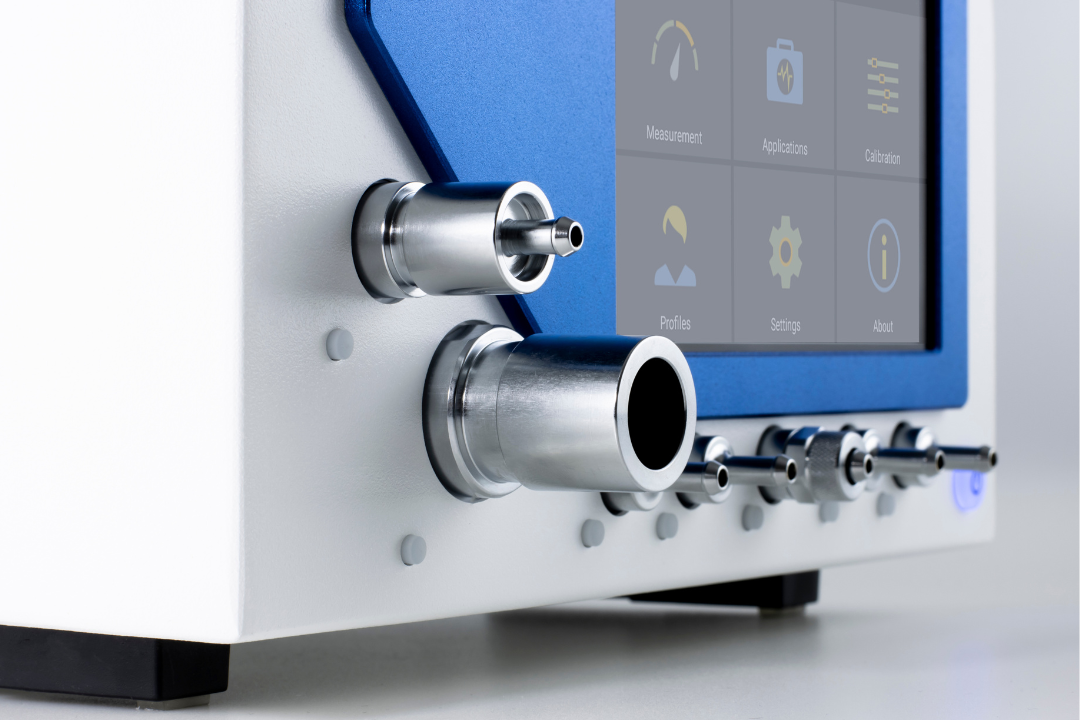

Das FlowAnalyser PRO misst bidirektionale und ultra-niedrige Durchflüsse mit höchster Präzision. Es eignet sich für die Prüfung von Low-Flow-Anästhesiegeräten, Kapnometern, Pneumatikventilen, Sauerstoffdurchflussmessern und anderen Anwendungen.

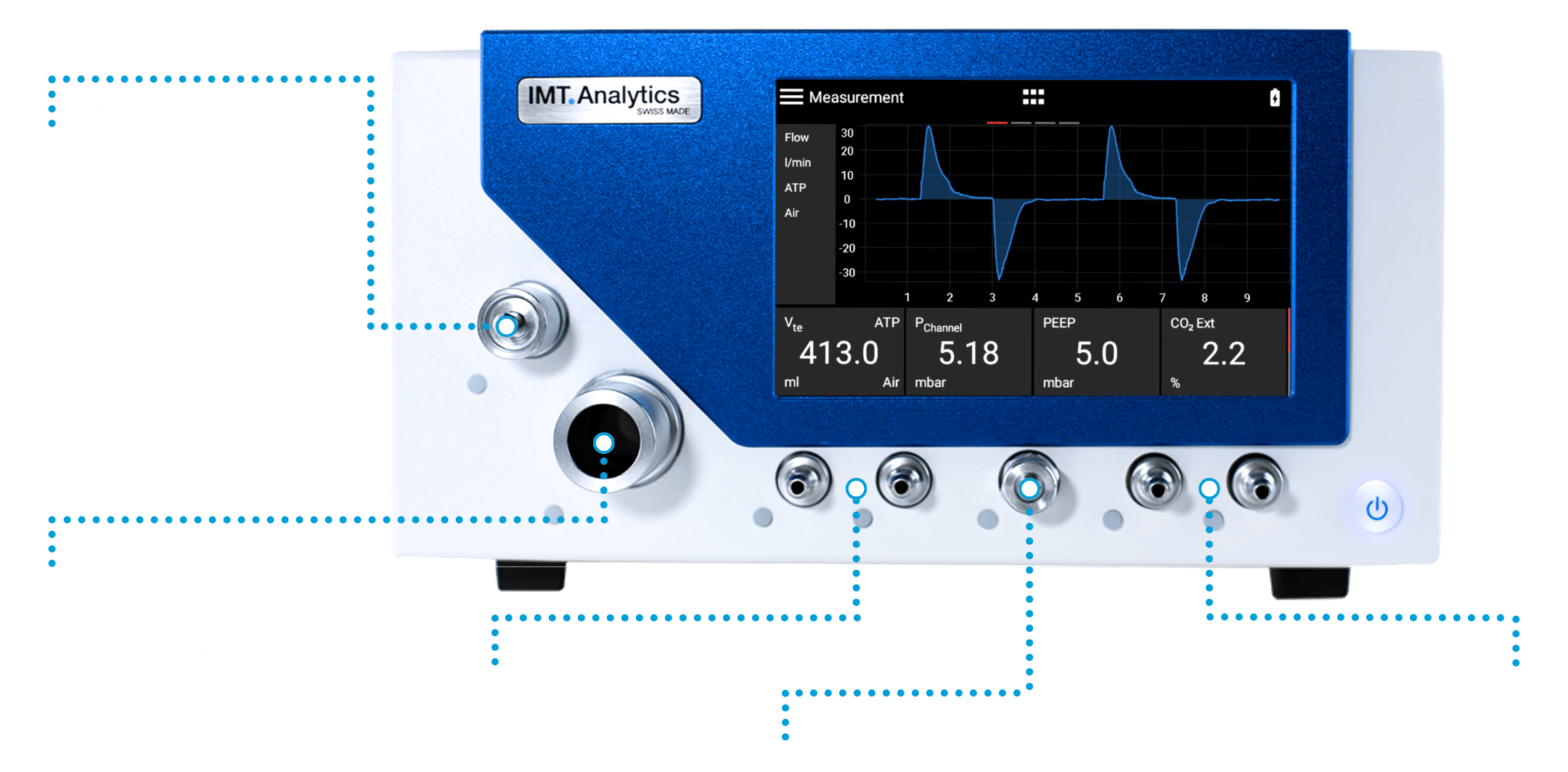

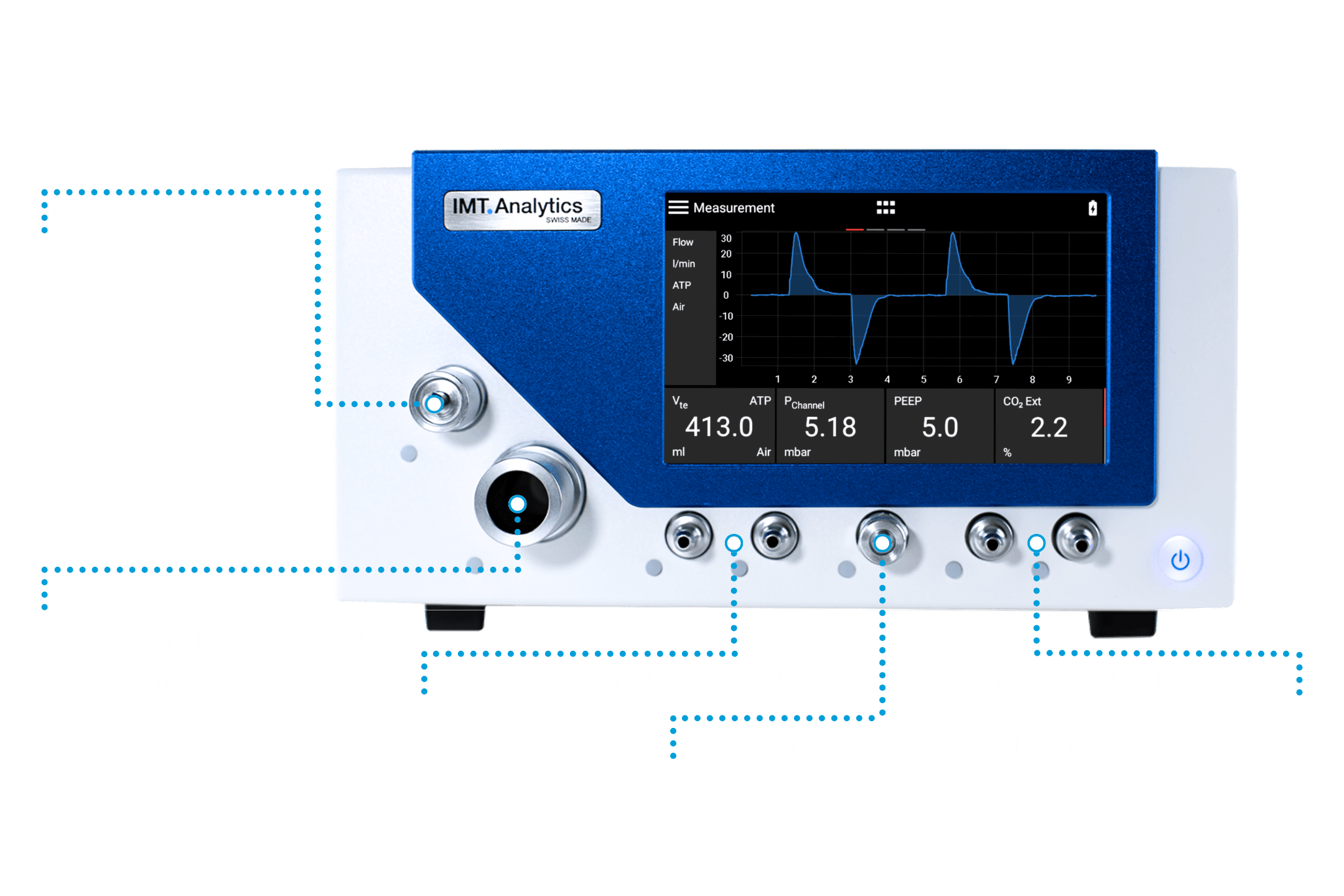

Die FlowAnalyser PRO umfasst auch Drucksensoren zur Messung von Nieder-, Hoch-, Differenz-, Vakuum- und barometrischem Druck, wodurch die Fähigkeiten der gesamten PF-30x-Reihe konsolidiert werden.
Es kann Atmungsparameter für Säuglings-, Kinder-, Erwachsenen- und Hochfrequenzbeatmungsgeräte messen, wie z. B. Sauerstoffkonzentration, Gastemperatur und Feuchtigkeit.
Außerdem bietet die FlowAnalyser PRO über Beatmungsgerätetest-Apps, die Ihre Testverfahren vereinfachen und beschleunigen sollen.

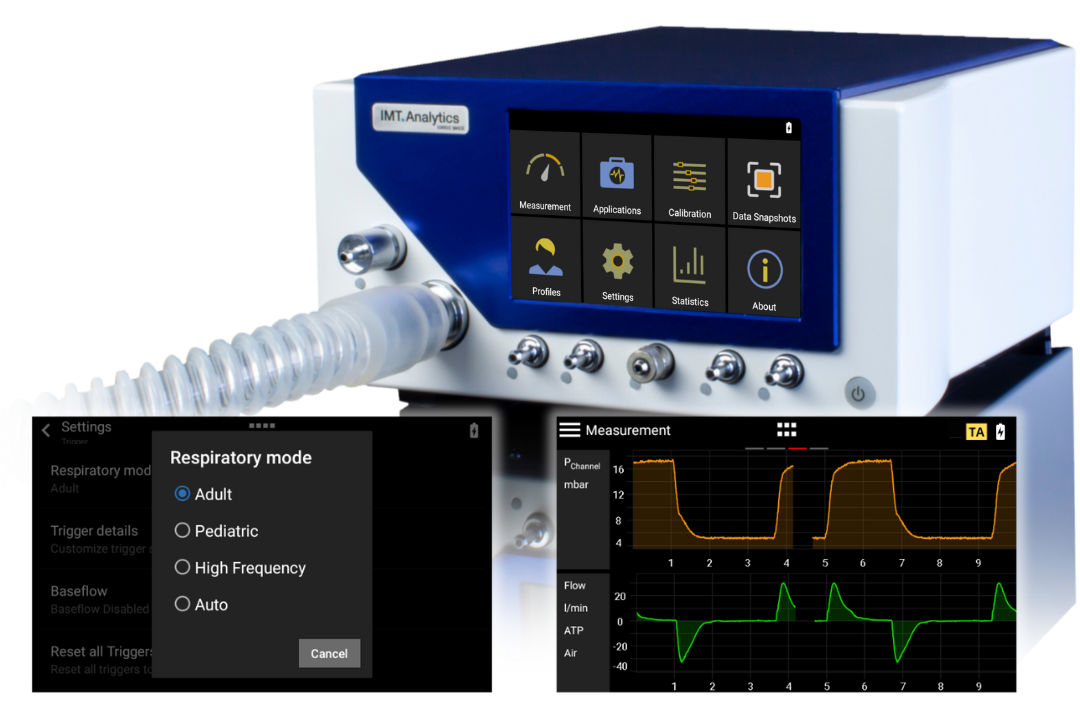

Mit ihrer einzigartigen automatischen Atemwegserkennung können diese Apps ein- und ausatmende Atemphasen für verschiedene Beatmungsgeräte, einschließlich BiPAP- und Hochfrequenz-Beatmungsgeräten, erkennen, was das PRO zu einem einzigartigen und wertvollen Testgerät.

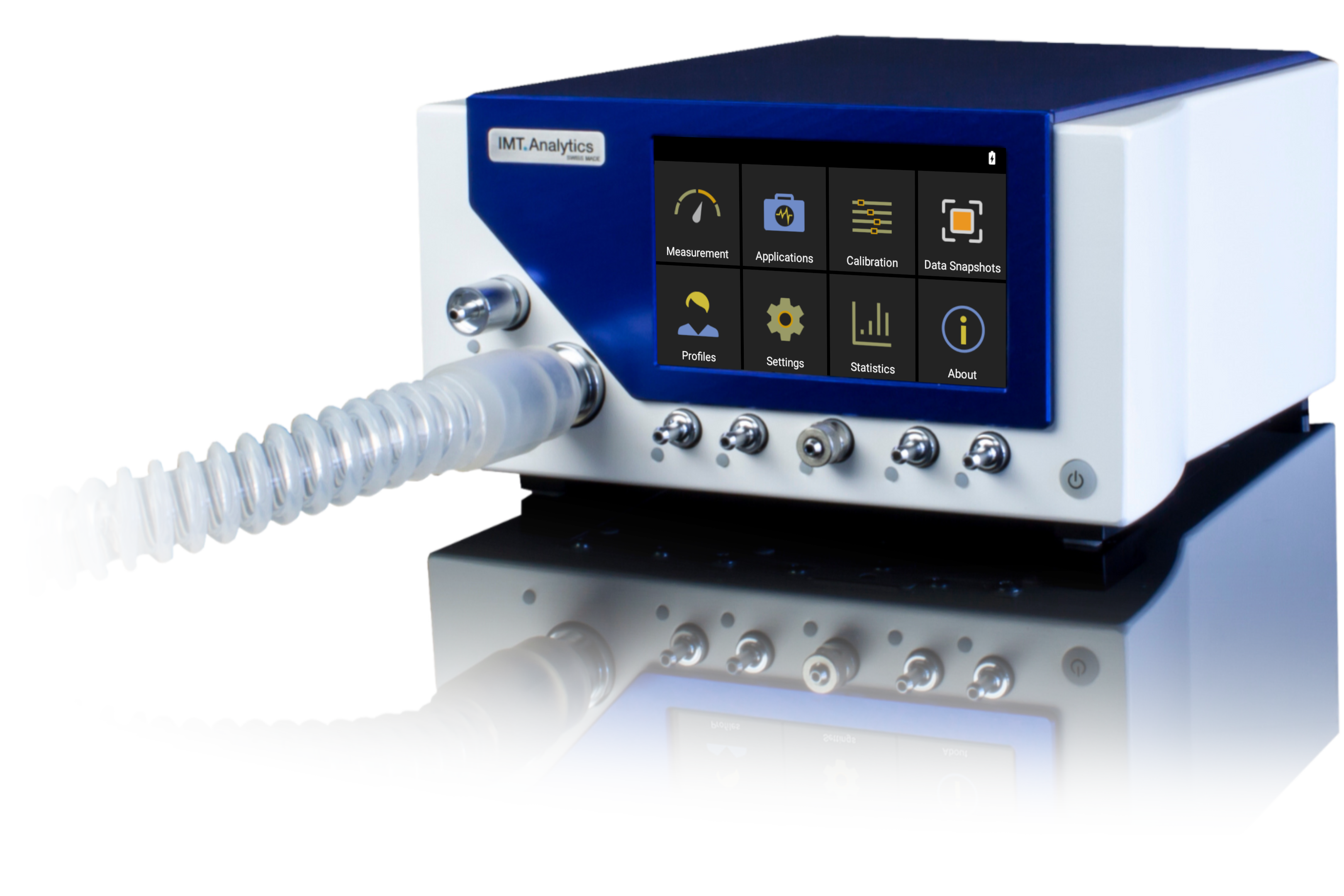

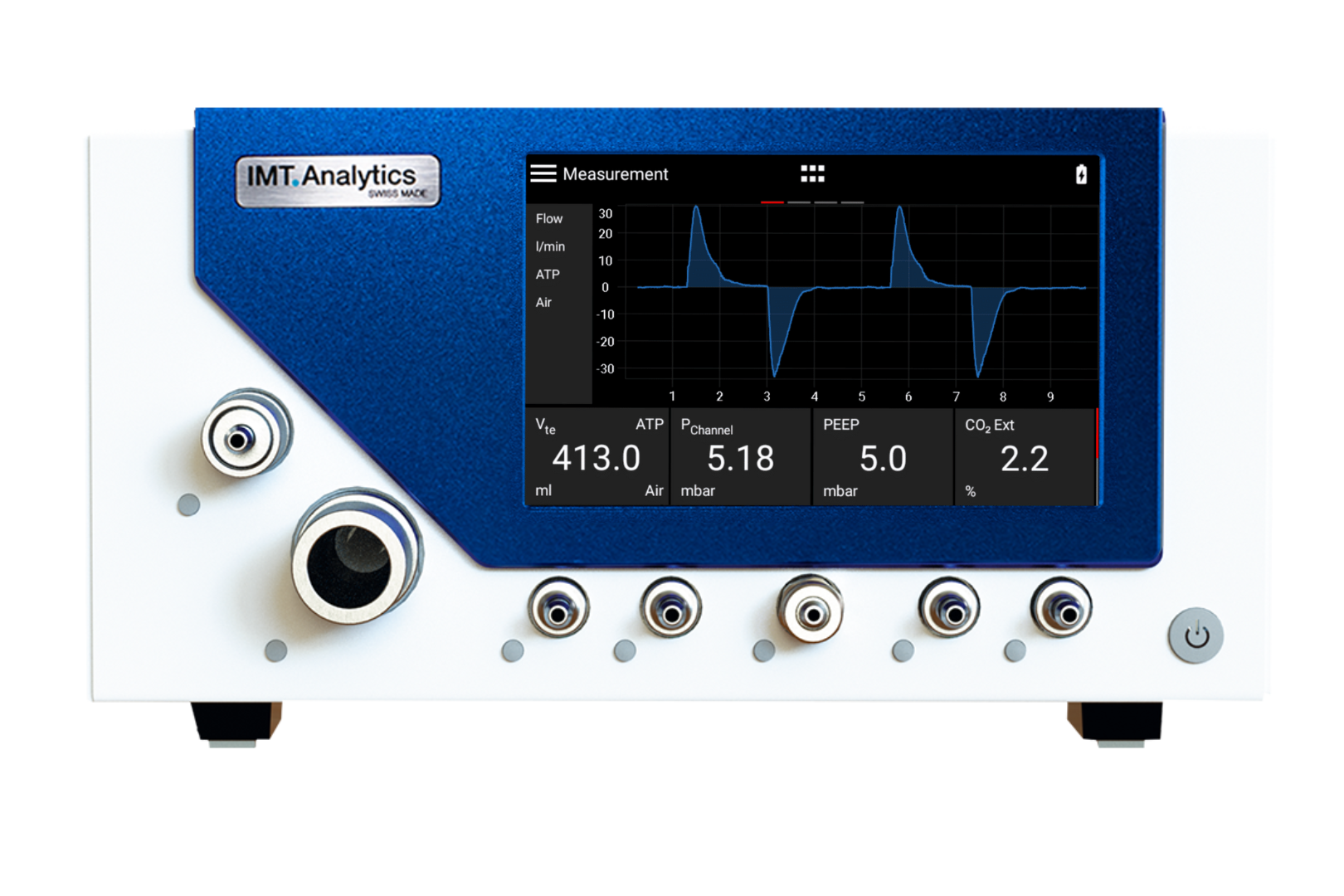

Die FlowAnalyser PRO verfügt über eine anpassbare, hochauflösende Multi-Touch-Benutzeroberfläche, die sich an Ihre Bedürfnisse anpasst.

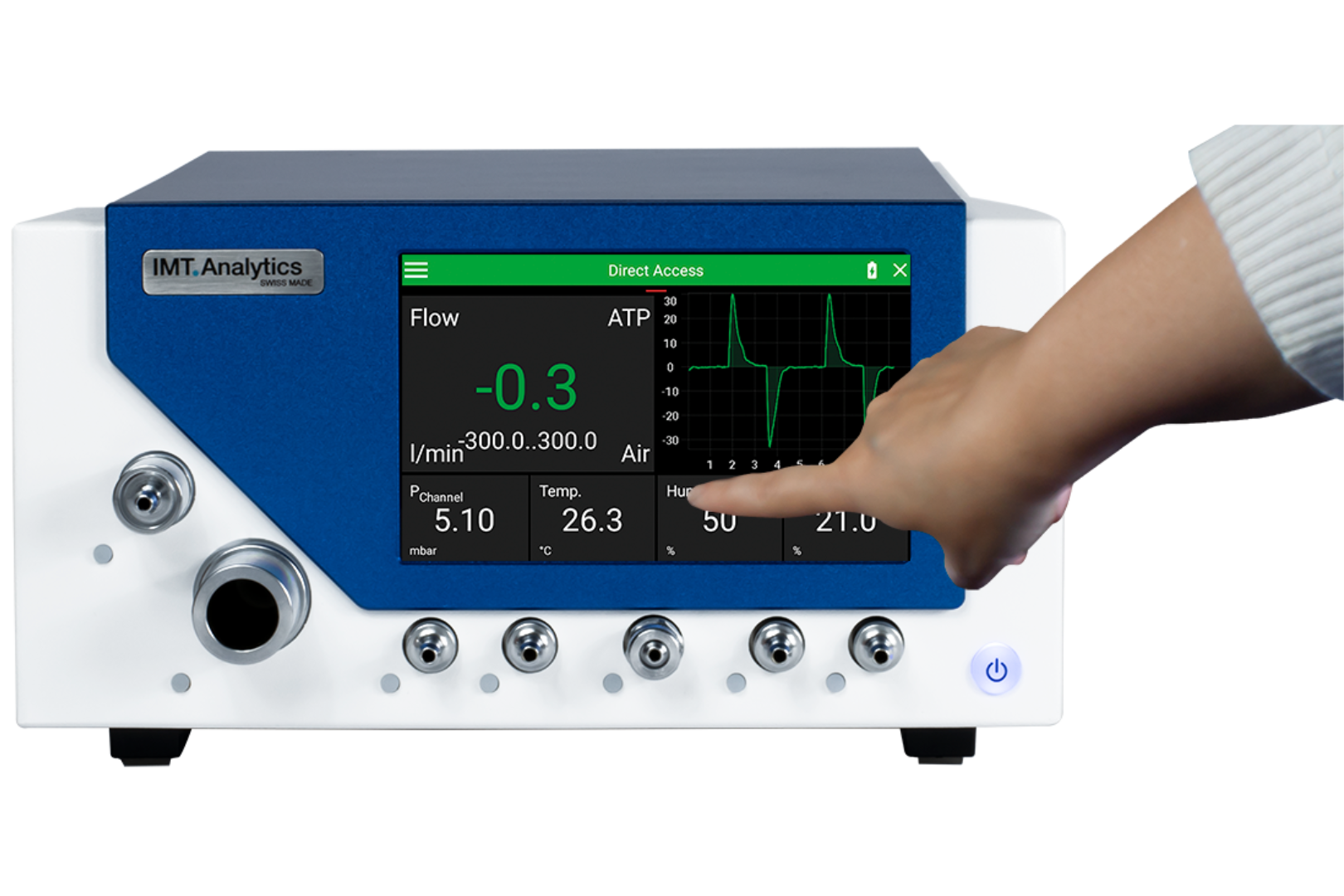

Über Direktzugriffstasten können Sie die gemessenen Parameter für jeden Anschluss schnell einsehen.
Wenn Sie eine Taste auswählen, können Sie den Parameter und seine Grenzwerte leicht einsehen, so dass die Bedienung von FlowAnalyser PRO intuitiv und mühelos ist.

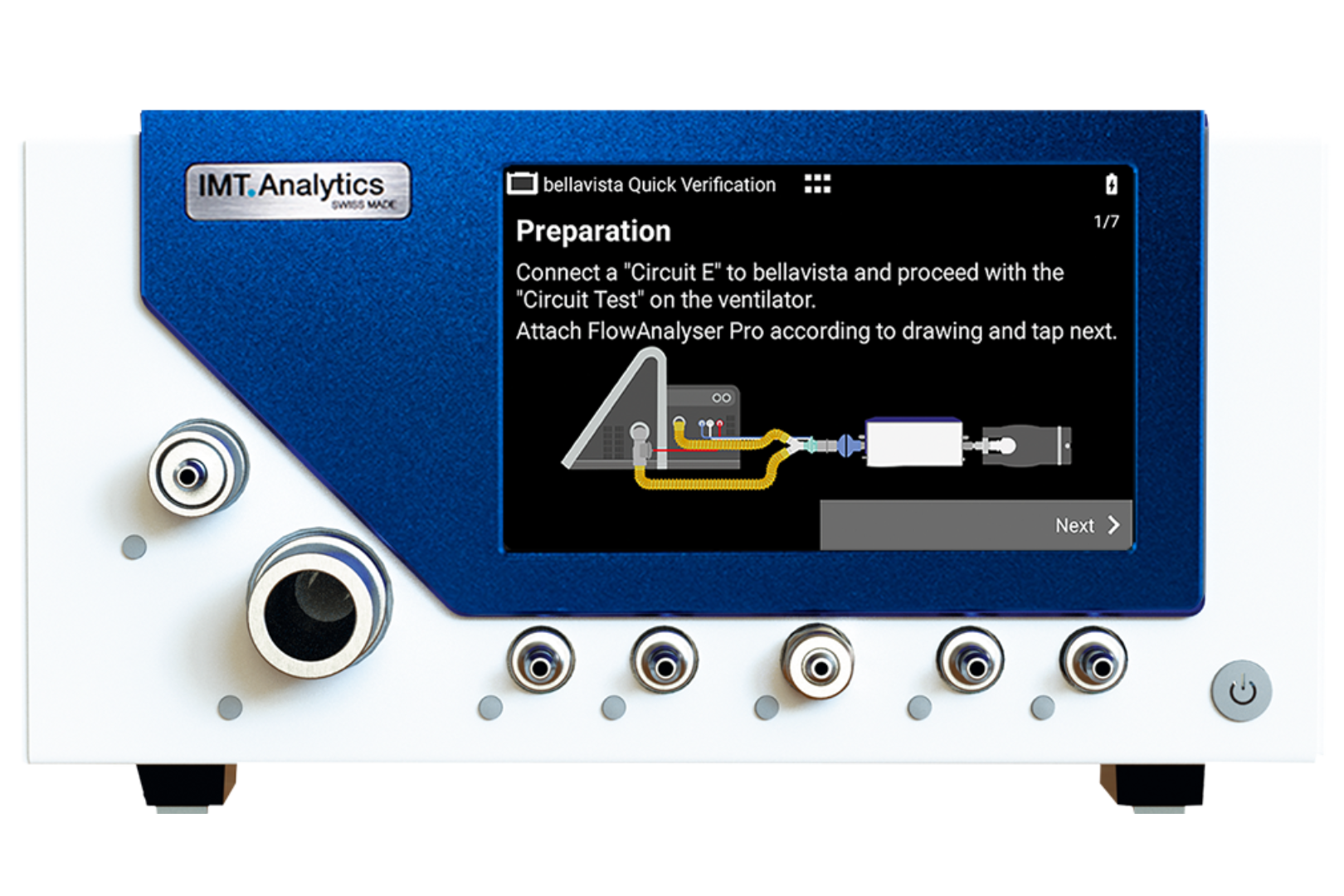

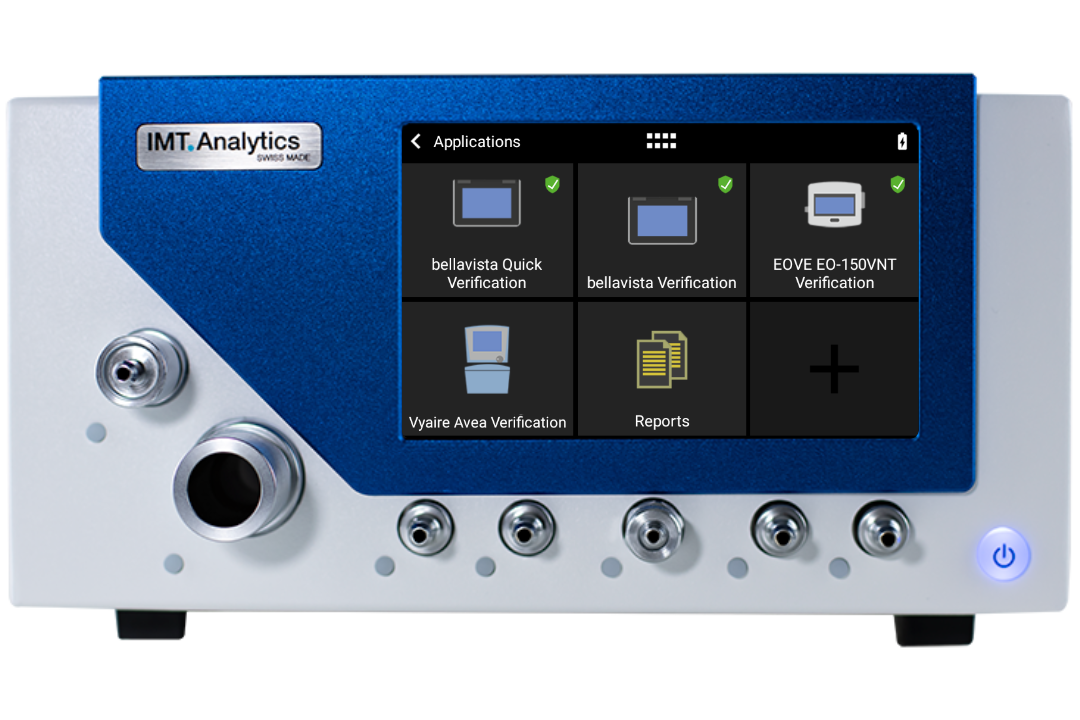

Unsere Apps für die Prüfung von Beatmungsgeräten wurden entwickelt, um Ihre Prüfprozesse zu rationalisieren und zu beschleunigen und Ihnen wertvolle Zeit zu sparen.

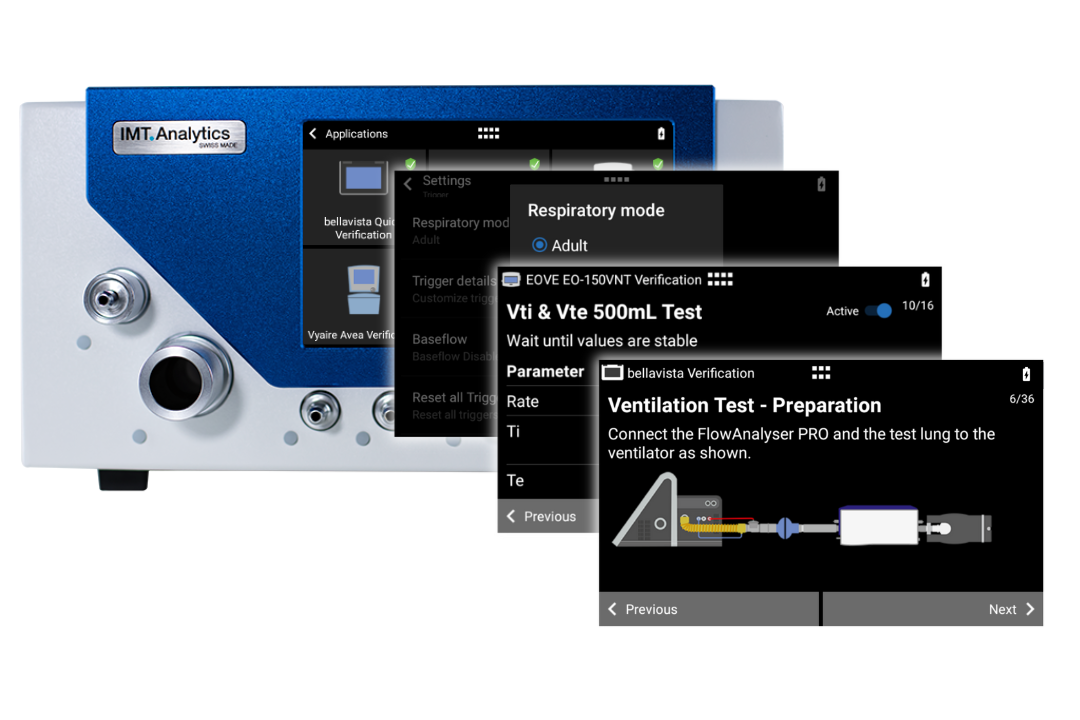

Die FlowAnalyser PRO bietet effiziente und automatisierte Anwendungen, die potenzielle Übertragungsfehler reduzieren und so sicherstellen, dass Ihre Zeit effektiv genutzt wird und Ihre Prüfungen genau sind.
Das PRO misst die höchste Genauigkeit auf dem Markt, mit weniger als 1,65 % Abweichung bei den Durchfluss- und ULF-Kanal-Messwerten. Seine Drucksensoren messen Nieder-, Hoch-, Differenz-, Vakuum- und barometrischen Druck.
Das macht es zum perfekten Partner, insbesondere für die Prüfung von Anästhesiegeräten mit niedrigem Durchfluss, Side-Stream-Kapnometern, pneumatischen Ventilen, Spülströmen, Sauerstoffdurchflussmessern und mehr. Es bietet viele Parameter für die Prüfung aller Beatmungsgeräte, einschließlich hochfrequenter Oszillationshubraten bis zu 33,33 Hz.
Das FlowAnalyser PRO kann atembasierte Atmungsparameter messen und automatisch ein- und ausatmende Atemphasen für verschiedene Beatmungsgeräte erkennen, einschließlich BiPAP-Geräte und Hochfrequenz-Oszillationsbeatmungsgeräte - präzise Erkennung bis zu Atemfrequenzen von mehr als 33 Hz.

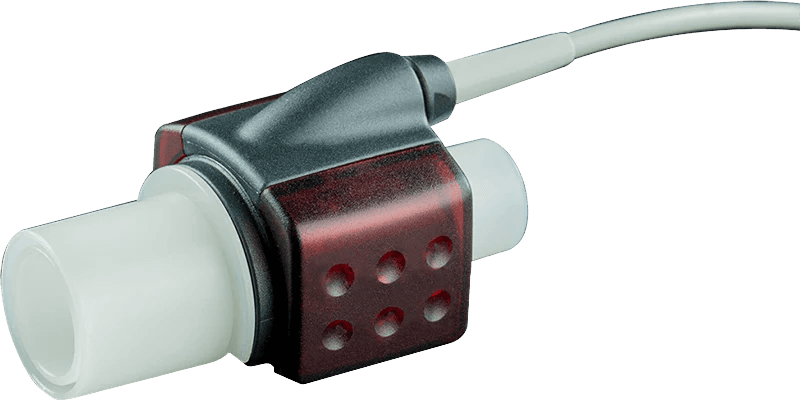

Rüsten Sie Ihr FlowAnalyser PRO einfach zu einem Anästhesie-Beatmungsgerät mit dem optionalen MultiGasAnalyser OR-703 mit Masimo®-Technologie.
Mit dieser Erweiterung können Sie CO₂, N₂O und alle flüchtigen Anästhesiegase mit dem kompaktesten Gassensor auf dem Markt messen.
Sie können alle Parameter direkt auf PRO und in der FlowLab-Software anzeigen, speichern und verfolgen. Der MultiGasAnalyser OR-703 ist mit Ihrer bestehenden FlowAnalyser PF-300 und CITREX H5 Flotte kompatibel.

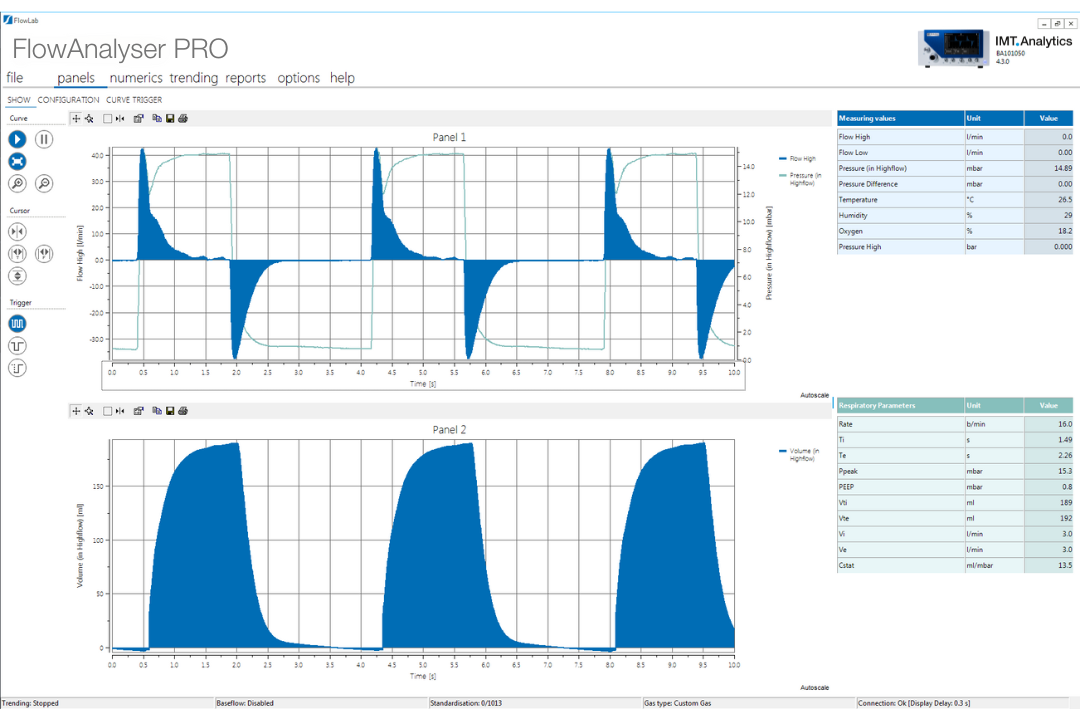

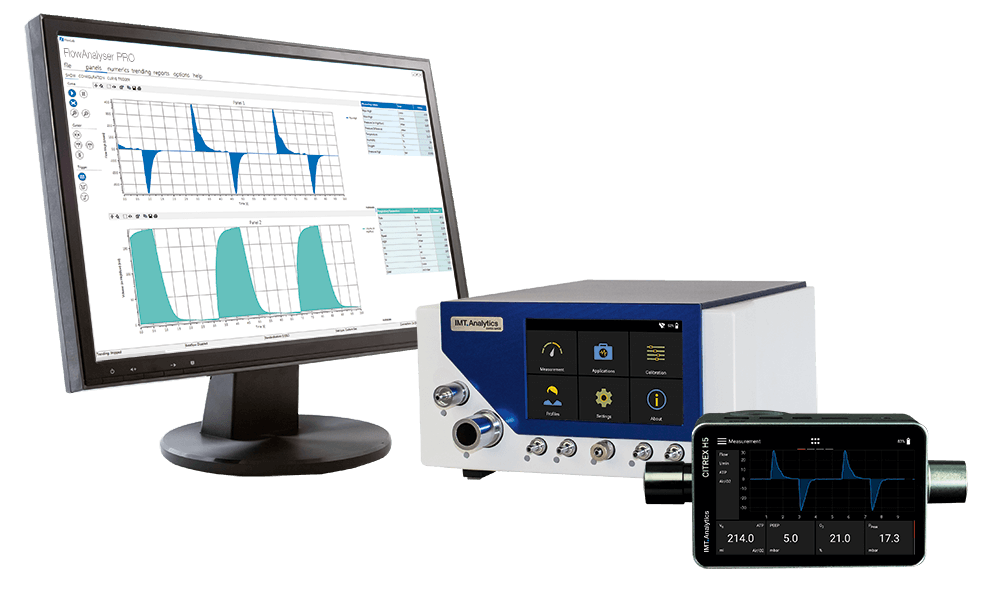

FlowLab, unsere optionale Software für Ihren PC, liefert Echtzeit-Kurven und überwacht Durchfluss-, Druck- und Volumenparameter. Damit können Sie automatisierte Prüfabläufe erstellen, die die Effizienz Ihrer Geräte erhöhen und Zeit bei der Prüfung sparen.
Darüber hinaus können Sie kundenspezifische Prüfberichte erstellen und die Parameter von über 100 Stunden für eine detaillierte Analyse und Dokumentation aufzeichnen.

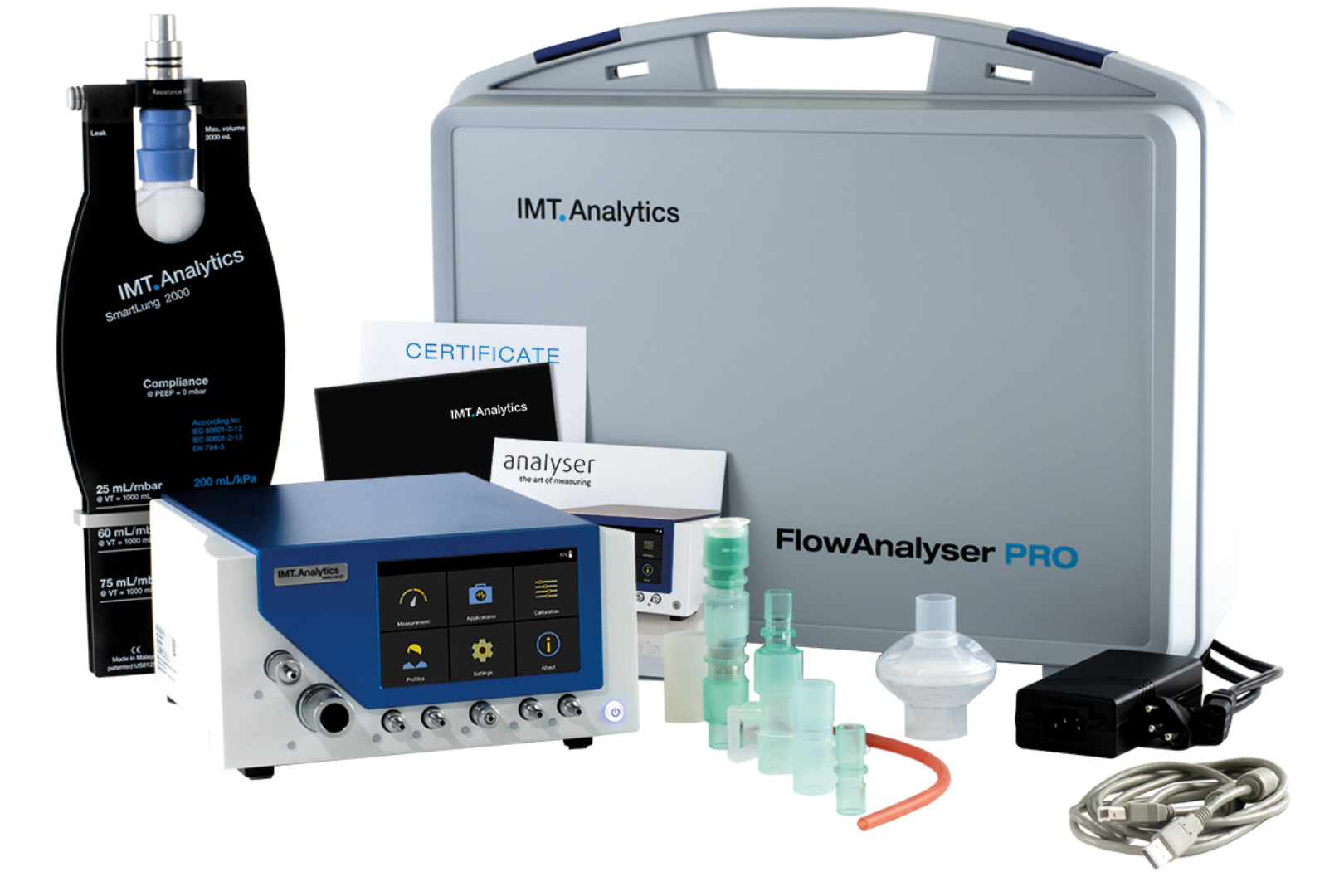

Die FlowAnalyser PRO werden mit umfangreichem Zubehör geliefert, das für die Kalibrierung und Überprüfung von mechanischen Beatmungsgeräten und Anästhesiegeräten geeignet ist.
Test Set "Belüftung"
Test Set "Beatmung und Anästhesie"

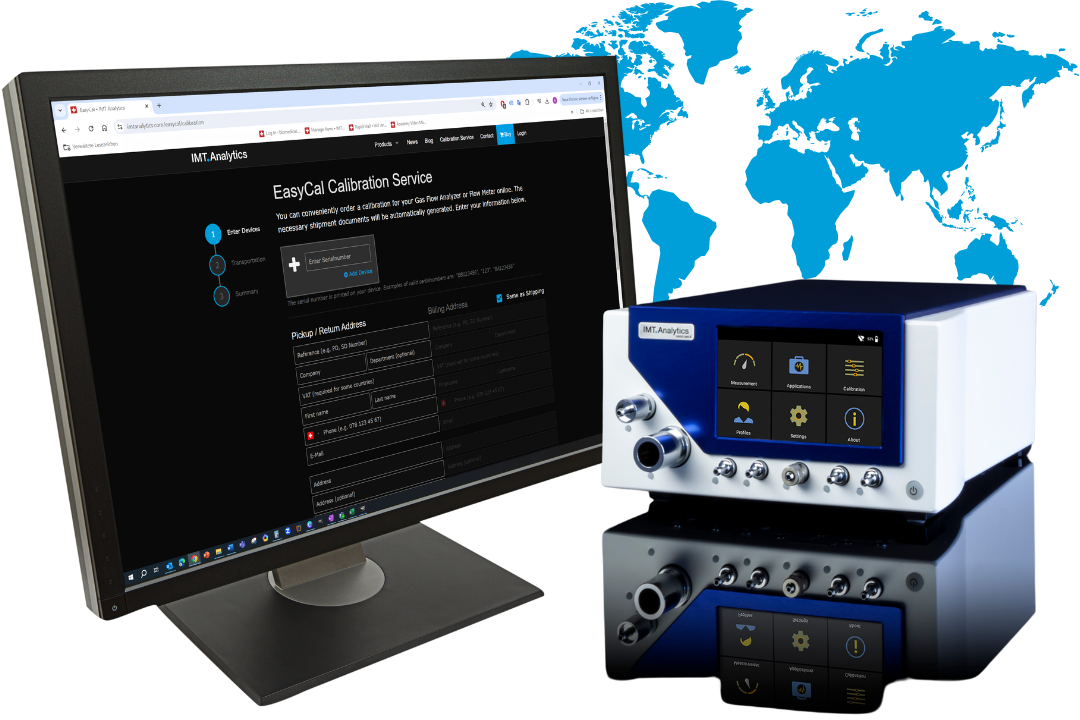

Die jährliche Kalibrierung Ihres FlowAnalyser ist entscheidend, um präzise Messungen zu gewährleisten. Nutzen Sie unseren mühelosen EasyCal Kalibrierungsservice, um die Abholung zu arrangieren, Versand- und Zollpapiere online zu erstellen und die Genauigkeit Ihrer Gasdurchfluss- und Druckmessgeräte zu erhalten.
EasyCal bietet jährliche Wartung, Software-Updates und Sensoranpassungen, um langfristige Präzision zu gewährleisten. Es ist der einfachste und zuverlässigste Weg, um Ihr Gerät in Topform zu halten.
