CITREX H5

Analizador móvil de ventiladores de alta gama

El mejor analizador de flujo de gas móvil de su clase.

El dispositivo de prueba todo en uno ideal para técnicos médicos, proveedores de servicios independientes y fabricantes de equipos respiratorios y de anestesia.

El medidor de flujo y presión de gas CITREX H5 ofrece la interfaz de usuario más avanzada para aplicaciones exigentes en una pantalla multitáctil de alta resolución de 4,3 pulgadas. Es portátil, preciso y, como usuario, puede personalizar las pantallas de medición para adaptarlas a sus necesidades.

El CITREX H5 está diseñado para ayudarle en una gran variedad de aplicaciones diarias. Gracias a su precisión y fiabilidad, puede utilizar el CITREX H5 para probar una amplia gama de dispositivos médicos, como aparatos respiratorios y de anestesia, oxígeno Medidores de flujo, manómetros y dispositivos de succión.

FAQ
Comparar

Flyer Especificaciones técnicas

Mediciones de caudal y presión
Flujo	Alto caudal	±300 L/min ±1,9 %* o ±0,1 L/min**
Medición bidireccional		sí
Temperatura compensada		automático
Presión compensada		automático
Compensación de humedad		manualmente
Presión
Alto / Vacío	_PHigh	-1-10 bar ±1 %* o ±7 mbar**
Diferencial	_PDiff	±200 mbar ±0,75 %* o ±0,1 mbar**
Canal de flujo	_{Canal PC}	-50-150 mbar ±0,75 %* o ±0,1 mbar**
Presión atmosférica	_PAtmo	500-1150 mbar ±1 %* o ±5 mbar**
Unidades
Flujo		L/min, L/s, cfm, mL/min, mL/s
Presión		bar, mbar, _cmH2O, _inH2O, Torr, inHg, hPa, kPa, mmHg, PSI
Otras medidas
Oxígeno (presión comp. ≤ 150 mbar)	O₂	0-100 % ±1 % _O2**
Temperatura del gas	Temp.	0-50°C ±1,75 %* o ±0,5 °C**
Tipos de gas		Aire, _Aire/O2, _O2, _N2O, _N2O/O2,_CO2, _N2, _He/O2
Normas del gas		ATP, ATPD, ATPS, AP21, STP, STPH, BTPS, BTPS-A, BTPD, BTPD-A, 0/1013, 20/981, 15/1013, 25/991, 20/1013, NTPD, NTPS
Parámetro de ventilación
Frecuencia respiratoria	Tarifa	1-1000 lpm ±1 lpm* o ±2,5 %**
Tiempo	_Ti,_Te	0,05-60 s ±0,02 s
Ratio	I:E	1:300-300:1 ±2,5 %*.
_Ti/Tcyc		0-100 % ±5 %*
Volumen respiratorio	V	±2 %* o ±0,20 ml (>6 L/min)**.
Volumen corriente	_Vti, _Vte	±10 L ±2 %* o ±0,20 mL (>6 L/min)**.
Volumen por minuto	Vi, Ve	0-300 L/min ±2,5 %*
Flujo máximo	_PFInsp, _PFExp	± 300 L/min ±1,9 %* o ±0,1 L/min**
Presión	_PPeak,_PMean, PEEP,_PPlateau, IPAP	0-150 mbar ±0,75 %* o ±0,1 mbar**
Compliance	_CStat	0-1000 mL/mbar ±3 %* o ±1 mL/mbar**
Información general
Curvas en tiempo real		sí
Mostrar		4,3'' Multi-Touch (color)
Interfaz		RS-232, USB, Ethernet, CAN, salida analógica, TTL, WLAN
Almacenamiento de datos		Tarjeta interna y microSD
Potencia		100-240 VCA, 50-60 Hz
Dimensiones (AN x F x AL)		11,4 x 7 x 7,3 cm
Peso		0,52 kg
Batería		5 horas
Homologaciones		CE, BC (Eficiencia energética para sistemas de carga de baterías), CSA (Norteamérica), IEC 61010-1:2010, IEC 61326- 2:2012
Es válida la tolerancia mayor: * Tolerancia relativa al valor medido, Tolerancia absoluta, * La unidad L/min se basa en condiciones ambientales de 0 °C y 1013,25 mbar (DIN 1343).

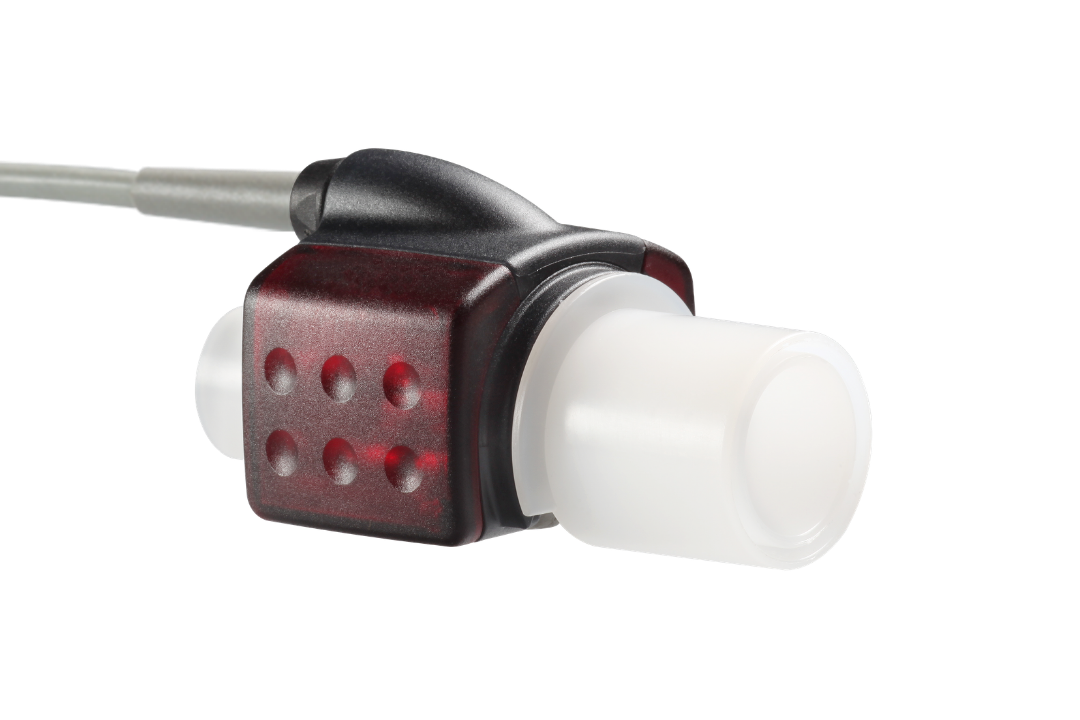

MultiGasAnalyser OR-703

El MultiGasAnalyser OR-703 es la
ampliación perfecta para FlowAnalyser o CITREX H5 cuando se desean realizar mediciones de concentración de alta precisión
de
gases anestésicos y respiratorios.

Añadir al carrito Más informaciónguardar_alt

CITREX H5 Protector

CITREX H5 Protector protege tu dispositivo a la perfección. Contiene una parte superior blanda de goma y una parte inferior sólida. El analizador de flujo de gas CITREX H5 se mantiene absolutamente estable sobre su mesa de trabajo.

Saber más guardar_alt

CITREX Stand

CITREX Stand proporciona estabilidad adicional para realizar pruebas en superficies lisas. El pedestal móvil está equipado con dos imanes para conectarlo a los analizadores de flujo de gas y presión CITREX H3, CITREX H4 y CITREX H5.

Añadir

Sensor de Oxígeno

La medición rápida y precisa del contenido de oxígeno es un criterio importante para la verificación y calibración de los dispositivos respiratorios y de anestesia.

Añadir

Juego de adaptadores

La flexibilidad desempeña un papel fundamental en las aplicaciones móviles, y el juego de adaptadores FlowAnalyser destaca en este aspecto. Ofrece una amplia gama de adaptadores que garantizan conexiones precisas y sin esfuerzo para sus objetos de prueba.

Añadir

testlung la simulación única

Nuestros innovadores y rentables pulmones de prueba comprueban con seguridad el funcionamiento y la precisión de ventiladores y máquinas de anestesia.

Añadir

Software para FlowAnalyser y CITREX.

Monitorice y guarde sus parámetros de ventilación de mediciones de flujo, presión y volumen cómodamente en su PC. FlowLab muestra gráficamente sus valores medidos numéricamente o como curvas en tiempo real. Se generan informes de tendencias con hasta 100 horas de datos para comprobar la funcionalidad a largo plazo de su dispositivo. Simplifique el proceso de verificación de su equipo de ventilación creando sus propios informes de prueba individuales que pueden almacenarse electrónicamente o imprimirse.

El software FlowLab está disponible en 15 idiomas.

Al descargar el software, también te suscribes a nuestro boletín informativo

Descargar

Secuencia de pruebas: defina eficazmente informes de pruebas personalizados.

Cree secuencias de prueba para cualquier dispositivo médico que produzca presión o flujo, como un ventilador o una máquina de anestesia. Un potente editor le permite diseñar su secuencia de prueba insertando componentes como texto, gráficos, imágenes, valores medidos y mucho más. Reproduzca con gran eficacia una secuencia de pruebas especificada por el fabricante del dispositivo médico. Ejecute pruebas y genere informes de pruebas en PDF con una firma electrónica y el logotipo de su empresa. Las secuencias de prueba pueden guardarse para reutilizarlas, compartirlas y estandarizarlas en toda su organización.

Informe de pruebas - Las pruebas importantes deben documentarse claramente.

Con unos pocos clics, los valores de medición pueden guardarse directamente desde FlowLab en un informe e imprimirse. El contenido libremente definible le permite diseñar informes de ensayo según sus necesidades. Así, además de los valores medidos, se documentan todos los datos del objeto de ensayo para obtener una visión general clara.

Los números de control generados le ayudan a mantener una visión general de sus informes de ensayo y a asignar el documento correcto al objeto de ensayo correspondiente, incluso después de mucho tiempo. También puede insertar fácilmente el logotipo de su empresa, de modo que cada informe pueda reconocerse visualmente como un documento de la empresa.

FlowLab le ayuda a crear automáticamente documentos claros y le ahorra la molestia de crear informes de pruebas en programas de procesamiento de textos.

Curvas en tiempo real: opciones de visualización detalladas de un vistazo.

Para un análisis preciso de los valores medidos, en FlowLab se pueden visualizar hasta seis curvas dependientes del tiempo. Los cursores ajustables permiten medir curvas de todos los parámetros de ventilación. En los ajustes de activación de curvas, puede, entre otras cosas, establecer tipos de activación o umbrales de activación para que sólo se muestren los rangos de medición deseados de las curvas.

Para obtener una visión general, todos los campos de curva se pueden combinar en color o etiquetar individualmente.

Con un solo clic, todos los campos de curva se pueden guardar como una imagen o imprimir.

Tendencias - Registrar, exportar y analizar.

La función de tendencias de FlowLab le permite realizar tendencias de las mediciones durante un máximo de 100 horas. Es muy fácil seleccionar hasta 10 valores medidos y definir ajustes como el tiempo de registro, la velocidad de registro y el eje temporal. Los valores registrados se pueden exportar a una hoja de cálculo Excel, ofreciéndole la posibilidad de llevar a cabo evaluaciones individuales en un programa de cálculo fuera de FlowLab.

La función de tendencia de FlowLab es la función adecuada cuando se trata de realizar la localización de averías.

Visualización numérica - Presentación clara de los valores deseados.

En la pantalla numérica de FlowLab pueden visualizarse y clasificarse simultáneamente hasta 20 valores medidos. Además, las variables estadísticas como los valores medios, mínimos y máximos se muestran en tiempo real y pueden compararse con puntos de ajuste y tolerancias predeterminados si se desea. De este modo, se puede comprobar fácilmente si un determinado valor medido se encuentra dentro de las tolerancias especificadas del objeto de medición. Todo de un vistazo, libremente configurable y claramente presentado. La visualización óptima para comparar valores medidos y realizar pruebas rápidamente.

Ver todos los vídeos videoteca

Pruebas de N20 con el MultiGasAnalyser

Aprenda paso a paso cómo analizar N20 con el MultiGasAnalyser y el CITREX H5

CITREX H5 - Servidor web integrado

Acceda a los datos y visualícelos en su navegador

Cómo crear un perfil (versión de interfaz de usuario)

FlowAnalyser PRO & CITREX H5 interfaz de usuario; cómo crear y editar un perfil, paso a paso.

Cómo crear un informe de prueba con Apps (versión de interfaz de usuario)

Cree un informe de prueba con la aplicación Bellavista Quick Verification en FlowAnalyser PRO y CITREX H5.
