CITREX H4 es un dispositivo de pruebas todo en uno ideal para ingenieros biomédicos, proveedores de servicios independientes y fabricantes de equipos respiratorios y de anestesia. Está diseñado para soportar diversas aplicaciones diarias. Proporciona precisión y fiabilidad para probar múltiples dispositivos médicos, incluidos dispositivos respiratorios y de anestesia, oxígeno Medidores de flujo, manómetros y dispositivos de succión.
| Mediciones de caudal y presión | ||
| Flujo | Alto caudal |
±300 L/min*** ±1,9 %* o ±0,1 L/min** |
| Medición bidireccional | sí | |
| Temperatura compensada | automático | |
| Presión compensada | automático | |
| Compensación de humedad | manualmente | |
| Presión | ||
| Alta | PHigh |
0-10 bar ±1 %* o ±10 mbar** |
| Diferencial | PDiff |
±200 mbar ±0,75 %* o ±0,1 mbar** |
| Canal de flujo | Canal PC |
-50-150 mbar ±0,75 %* o ±0,1 mbar** |
| Presión atmosférica | PAtmo |
500-1150 mbar ±1 %* oder ±5 mbar** |
| Unidades | ||
| Flujo | L/min, L/s, cfm, mL/min, mL/s | |
| Presión | bar, mbar, cmH2O, inH2O, Torr, inHg, hPa, kPa, mmHg, PSI | |
| Otras medidas | ||
|
Oxígeno (presión comp. ≤ 150 mbar) |
O2 |
0-100 % ±1 % O2** |
| Temperatura del gas | Temp. |
0-50°C ±1,75 %* o ±0,5 °C** |
| Tipos de gas | Aire, Aire/O2, O2, N2O, N2O/O2,CO2, N2, He/O2 | |
| Normas del gas | ATP, ATPD, ATPS, AP21, STP, STPH, BTPS, BTPS-A, BTPD, BTPD-A, 0/1013, 20/981, 15/1013, 25/991, 20/1013, NTPD, NTPS | |
| Parámetro de ventilación | ||
| Frecuencia respiratoria | Tarifa |
1-1000 lpm ±1 lpm* o ±2,5 %** |
| Tiempo | Ti,Te |
0,05-60 s ±0,02 s |
| Ratio | I:E |
1:300-300:1 ±2,5 %*. |
| Ti/Tcyc |
0-100 % ±5 %* |
|
| Volumen respiratorio | V | ±2 %* o ±0,20 ml (>6 L/min)**. |
| Volumen corriente | Vti, Vte |
±10 L ±2 %* o ±0,20 mL (>6 L/min)**. |
| Volumen por minuto | Vi, Ve |
0-300 L/min ±2,5 %* |
| Flujo máximo | PFInsp, PFExp |
± 300 L/min ±1,9 %* o ±0,1 L/min** |
| Presión | PPeak,PMean, PEEP,PPlateau, IPAP |
0-150 mbar ±0,75 %* o ±0,1 mbar** |
| Compliance | CStat |
0-1000 mL/mbar ±3 %* o ±1 mL/mbar** |
| Información general | ||
| Curvas en tiempo real | sí | |
| Mostrar | 1,7'' con elementos de control táctiles (color) | |
| Interfaz | RS-232, USB, Ethernet, CAN, Salida analógica, TTL, Protocolo TSI4000 | |
| Almacenamiento de datos | Tarjeta microSD | |
| Potencia | 100-240 VCA, 50-60 Hz | |
| Dimensiones (AN x F x AL) | 11,4 x 7 x 6 cm | |
| Peso | 0,4 kg | |
| Batería | 4 horas | |
| Homologaciones | CE, BC (Eficiencia energética para sistemas de carga de baterías), CSA (Norteamérica), IEC 61010-1:2010, IEC 61326-2:2012 | |
|
Es válida la tolerancia mayor: |
||
Software para FlowAnalyser y CITREX.
Monitorice y guarde sus parámetros de ventilación de mediciones de flujo, presión y volumen cómodamente en su PC. FlowLab muestra gráficamente sus valores medidos numéricamente o como curvas en tiempo real. Se generan informes de tendencias con hasta 100 horas de datos para comprobar la funcionalidad a largo plazo de su dispositivo. Simplifique el proceso de verificación de su equipo de ventilación creando sus propios informes de prueba individuales que pueden almacenarse electrónicamente o imprimirse.
El software FlowLab está disponible en 15 idiomas.
Al descargar el software, también te suscribes a nuestro boletín informativo
Cree secuencias de prueba para cualquier dispositivo médico que produzca presión o flujo, como un ventilador o una máquina de anestesia. Un potente editor le permite diseñar su secuencia de prueba insertando componentes como texto, gráficos, imágenes, valores medidos y mucho más. Reproduzca con gran eficacia una secuencia de pruebas especificada por el fabricante del dispositivo médico. Ejecute pruebas y genere informes de pruebas en PDF con una firma electrónica y el logotipo de su empresa. Las secuencias de prueba pueden guardarse para reutilizarlas, compartirlas y estandarizarlas en toda su organización.
Con unos pocos clics, los valores de medición pueden guardarse directamente desde FlowLab en un informe e imprimirse. El contenido libremente definible le permite diseñar informes de ensayo según sus necesidades. Así, además de los valores medidos, se documentan todos los datos del objeto de ensayo para obtener una visión general clara.
Los números de control generados le ayudan a mantener una visión general de sus informes de ensayo y a asignar el documento correcto al objeto de ensayo correspondiente, incluso después de mucho tiempo. También puede insertar fácilmente el logotipo de su empresa, de modo que cada informe pueda reconocerse visualmente como un documento de la empresa.
FlowLab le ayuda a crear automáticamente documentos claros y le ahorra la molestia de crear informes de pruebas en programas de procesamiento de textos.
Para un análisis preciso de los valores medidos, en FlowLab se pueden visualizar hasta seis curvas dependientes del tiempo. Los cursores ajustables permiten medir curvas de todos los parámetros de ventilación. En los ajustes de activación de curvas, puede, entre otras cosas, establecer tipos de activación o umbrales de activación para que sólo se muestren los rangos de medición deseados de las curvas.
Para obtener una visión general, todos los campos de curva se pueden combinar en color o etiquetar individualmente.
Con un solo clic, todos los campos de curva se pueden guardar como una imagen o imprimir.
La función de tendencias de FlowLab le permite realizar tendencias de las mediciones durante un máximo de 100 horas. Es muy fácil seleccionar hasta 10 valores medidos y definir ajustes como el tiempo de registro, la velocidad de registro y el eje temporal. Los valores registrados se pueden exportar a una hoja de cálculo Excel, ofreciéndole la posibilidad de llevar a cabo evaluaciones individuales en un programa de cálculo fuera de FlowLab.
La función de tendencia de FlowLab es la función adecuada cuando se trata de realizar la localización de averías.
En la pantalla numérica de FlowLab pueden visualizarse y clasificarse simultáneamente hasta 20 valores medidos. Además, las variables estadísticas como los valores medios, mínimos y máximos se muestran en tiempo real y pueden compararse con puntos de ajuste y tolerancias predeterminados si se desea. De este modo, se puede comprobar fácilmente si un determinado valor medido se encuentra dentro de las tolerancias especificadas del objeto de medición. Todo de un vistazo, libremente configurable y claramente presentado. La visualización óptima para comparar valores medidos y realizar pruebas rápidamente.
El método de medición CITREX H4 ofrece mediciones bidireccionales de caudal, volumen y presión de gran precisión con una resistencia mínima al flujo.
Se miden y calculan continuamente hasta 25 parámetros respiratorios relevantes basados en volumen, flujo y presión.
Estos parámetros pueden visualizarse en la pantalla en color en tiempo real.
El CITREX H4 puede medir hasta ocho tipos de gas.
Diecisiete normas de gases compatibles permiten realizar pruebas en una amplia gama de productos sanitarios.
CITREX H4 incluye un sensor de medición de oxígeno que permite medir de forma rápida y precisa la concentración de oxígeno de 0% a 100%. Esto es esencial para verificar y calibrar dispositivos respiratorios, ventiladores y otros equipos médicos. La concentración de oxígeno se mide directamente en el canal de flujo, lo que elimina la necesidad de módulos adicionales.
La creación de perfiles con CITREX H4 permite configurar individualmente los dispositivos de ventilación y los tipos de aplicación. De este modo, siempre dispondrá de los ajustes correctos para sus mediciones y calibraciones, lo que garantiza la calidad, aumenta la eficiencia y garantiza la seguridad en toda la empresa.

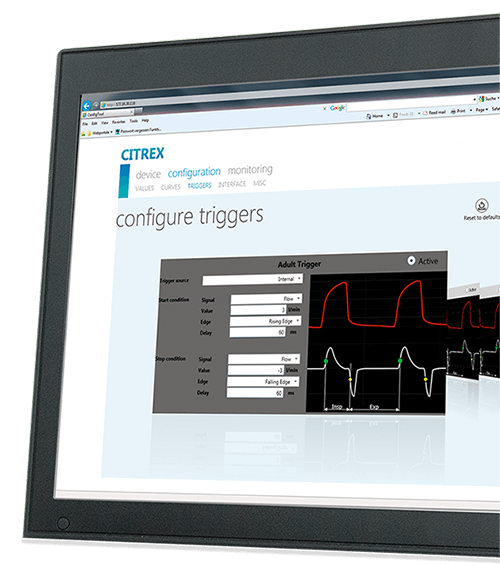

CITREX Webserver es la forma más sencilla de analizar y crear informes a partir de las mediciones de CITREX . El software ofrece curvas en tiempo real, tendencias, cursores y funciones de generación de informes visibles en su navegador y exportables en formato Excel.
El CITREX H4 Biomedical test set viene con accesorios completos adecuados para calibrar y verificar ventiladores mecánicos y máquinas de anestesia.
CITREX H4 Test Set "Móvil"

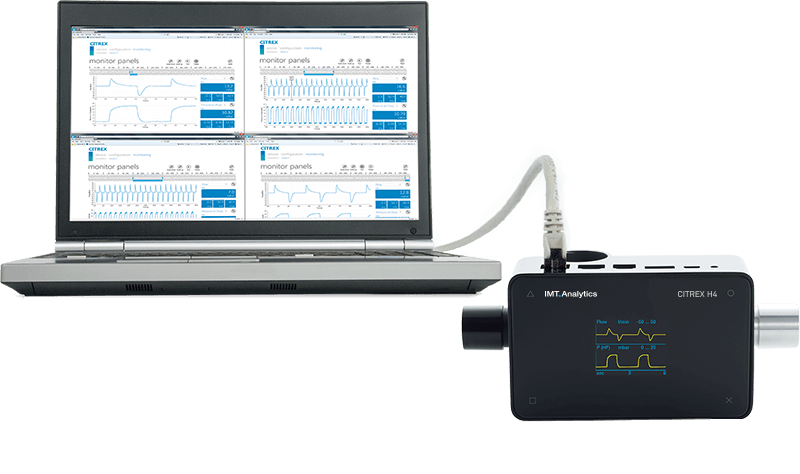

El software FlowLab para PC ofrece supervisión en tiempo real de los parámetros de caudal, presión y volumen mediante curvas visuales. Permite la creación de secuencias de prueba automatizadas, lo que permite a los dispositivos funcionar de forma más eficiente y ahorrar tiempo durante las pruebas.
También puede generar informes de pruebas personalizados en formato PDF y registrar parámetros durante más de 100 horas para un análisis y documentación detallados. Se incluye una licencia para FlowLab con cada CITREX H4 Test Set.
Por favor, asegúrese un uso óptimo de su CITREX H4.
Familiarizarse con sus instrumentos es esencial para calibrar y verificar con precisión los dispositivos generadores de caudal y presión. Ponemos a su disposición los conocimientos necesarios para ayudarle en esta tarea. Además, ofrecemos formación personal y vídeos instructivos en nuestro canal de YouTube sobre diversos temas de medición de caudal y presión. Visite nuestro canal para aprovechar este recurso.
Nuestras notas de aplicación proporcionan procedimientos detallados para probar o calibrar dispositivos específicos. Estas notas le ayudarán a comprender cómo configurar su CITREX para probar ventiladores.
La calibración anual de su CITREX H4 es crucial para garantizar mediciones precisas. Aproveche nuestro servicio de calibración EasyCal sin complicaciones para organizar la recogida, generar los documentos de envío y aduanas en línea y preservar la precisión de su dispositivo de medición de flujo de gas y presión.
EasyCal ofrece mantenimiento anual, actualizaciones de software y ajustes de sensores para garantizar la precisión a largo plazo. Es la forma más fácil y fiable de mantener tu dispositivo en las mejores condiciones.
