分析器

FlowAnalyser PF-300

FlowAnalyser PF-300 是我们为生物医学工程师、独立服务提供商以及麻醉和呼吸设备制造商设计的高端台式通气测试仪。它提供了便携性和精确性，以满足您的需求。

PF-300可以测量双向流量、压力、温度、湿度和氧气。它为成人、儿童和高频通气机提供精确的测量模式，显著缩短测试时间。此外，它配备了远程控制接口、数据存储和内部电池。

该多功能设备能够测试、验证和校准各种产生压力或流量的医疗设备，特别是呼吸机和麻醉机。

技术规格

我们的生物医学测试设备 PF-300、PF-301 或 PF-302 为校准工具设定了基准，完美地将简单、直观的多语言用户界面与最高精度无缝集成。您可以直接在 FlowAnalyser 上存储所有测量值，并在后续轻松检索以进行文档记录。FlowLab 软件通过提供广泛的强大图形分析功能，补充了 FlowAnalyser 呼吸机测试仪。

这些设备代表了瑞士对细节的最佳追求！

FlowAnalyser 设置 V FlowAnalyser 设置 VA Flyer 技术规格

流量和压力测量			PF-300	PF-301	PF-302
流动
高流量通道中的流动	流动_高的	±300 升/分钟*** ±1.75 %* 或 ±0.1 L/min**	●	●	●
低流量通道中的流动	流动_低的	±20 升/分钟*** ±1.75 %* 或 ±0.04 L/min**	●	●	●
双向测量		是的	●	●	●
温度补偿		自动的	●	●	●
压力补偿		自动的	●	●	●
湿度补偿		自动的	●	●	●
氧补偿		自动的	●	●	●
压力
高的	磷_高的	0–10 巴 ±1 %* 或 ±10 毫巴**	●	●	●
微分	磷_差异	±150 毫巴 ±0.75 %* 或 ±0.1 mbar**	●
相对压力		±150 毫巴 ±0.75 %* 或 ±0.1 mbar**		●	●
流道	磷_渠道	0–150 毫巴 ±0.75 %* 或 ±0.1 mbar**	●	●	●
大气压力	磷_大气	0–1150 毫巴（绝对压力） ±1 %* 或 ± 5 毫巴**	●	●	●
低的	磷_低的	0–5 毫巴 ±1 %* 或 ± 0.01 mbar**			●
真空	磷_真空	± 1000 毫巴 ±0.5 %* 或 ± 2 mbar**		●
单位
流动		升/分钟, 升/秒, 立方英尺/分钟, 毫升/分钟, 毫升/秒	●	●	●
压力		巴、毫巴、厘米水柱₂氧，以氢计₂O, Torr, inHg, hPa, kPa, mmHg, PSI	●	●	●
其他测量
氧 (压力补偿 ≤ 150 mbar)	哦₂	0–100 % ±1% 氧气₂**	●	●	●
气体温度	温度。	0–50 摄氏度 ±1.75 %* 或 ±0.5 °C**	●	●	●
气体湿度	湿度	0–100% 相对湿度（无凝结） ±3 % RH 从 10% RH 到 80% RH ±5 % RH 对于 <10% 和> 80% RH	●	●	●
气体类型		空气、空气/氧气₂, 哦₂, 否₂在₂交/交₂, 否₂、他、他/O₂, 定制气体类型	●	●	●
更多气体类型
一氧化碳₂	浓度（可选的 OR-703）	0–15 体积百分比，±(0.2 体积百分比 + 读数的 2 %) 15–25 体积百分比，未指定	选修的	选修的	选修的
否₂哦	浓度（可选的 OR-703）	0–100 体积百分比，±(2% 体积百分比 + 2% 读数)	选修的	选修的	选修的
HAL、ISO、ENF	浓度（可选的 OR-703）	0–8 体积百分比，±(0.15 体积百分比 + 读数的 5 %) 8–25 体积百分比，未指定	选修的	选修的	选修的
西弗吉尼亚	浓度（可选的 OR-703）	0–10 体积百分比，±(0.15 体积百分比 + 读数的 5 %) 10–25 体积百分比，未指定	选修的	选修的	选修的
数据加密标准	浓度（可选的 OR-703）	0–22 体积百分比，±(0.15 体积百分比 + 读数的 5%) 22–25 体积百分比，未指定	选修的	选修的	选修的
气体标准		ATP, ATPD, ATPS, AP21, STP, STPH, BTPS, BTPS-A, BTPD, BTPD-A, 0/1013, 20/981, 15/1013, 25/991, 20/1013, NTPD, NTPS	●	●	●
通风参数
呼吸频率	速度	1–1000 次/分 ±1 bpm* 或 ±2.5 %**	●	●	●
时间	电视_我, 吨_埃	0.05–60秒 ±0.02 秒	●	●	●
比率	IE	1:300–300:1 ±2.5%*	●	●	●
	电视_我/T_周期表	0–100 % ±5%*	●	●	●
体积	V（低）、V（高）	±1.75 %* 或 ±0.10 mL (>2.4 L/min)** ±1.75 %* 或 ±0.20 mL (>6.0 升/分钟）**	●	●	●
潮气量	五_钛, 伏特_特	± 10 升 ±1.75 %* 或 ±0.10 mL (>2.4 L/min)** ±1.75 %* 或 ±0.20 mL (>6.0 升/分钟）**	●	●	●
每分钟通气量	五_我, 伏特_埃	0–300 升/分钟 ±2.5%*	●	●	●
峰值流量	PF_检查员, PF_经验值	± 300 升/分钟 ±1.75 %* 或 ±0.1 L/min**	●	●	●
压力	磷_顶峰, 页_意思是、呼气末正压、压力_高原	0–150 毫巴 ±0.75 %* 或 ±0.1 mbar**	●	●	●
遵守	碳_统计	0–1000 毫升/毫巴 ±3 %* 或 ±1 mL/mbar**	●	●	●
一般信息
展示		直观的用户界面，具有数值测量值、统计数据、体积触发配置、气体类型选择和校准菜单。	●	●	●
接口		用于Windows的软件FlowLab的USB，RS-232用于单独通信，TTL用于外部触发和TSI4000协议。	●	●	●
数据存储		内部的	●	●	●
力量		100–240 伏特交流电，50/60 赫兹	●	●	●
功耗		25 伏安	●	●	●
尺寸 (宽 × 深 × 高)		22 × 25 × 12 厘米	●	●	●
重量		3.7 公斤	●	●	●
电池		3小时（与OR-703 2小时）	●	●	●
模拟器		RT-200, TSI4000	●	●	●
批准		CE, CSA（北美），IEC 61010-1:2010，IEC 61326-2:2012	●	●	●
更大的容忍是有效的： * 与测量值相关的公差，绝对容忍， * 单位 L/min 基于 0 °C 和 1013.25 mbar 的环境条件（DIN 1343）。

多气体分析仪 OR-703

MultiGasAnalyser OR-703 是
完美的扩展到 FlowAnalyser 或 CITREX H5，当高精度时
浓度测量
麻醉剂和呼吸气体是所需的。

Add to Cart Learn more save_alt

RS 232 远程控制

RS-232连接器使呼吸设备制造商能够将FlowAnalyser完全集成到自动化测试系统中。通过基于ASCII的命令，您可以轻松地将FlowAnalyser的测量值上传到您自己的服务软件中。

适配器套件

灵活性在移动应用程序中发挥着关键作用，而 FlowAnalyser 适配器组在这方面表现出色。它提供了广泛的适配器，确保您的测试对象之间的连接轻松而准确。

Add to Cart

测试肺独特的模拟

我们的创新且具有成本效益的测试肺安全地测试呼吸机和麻醉机的功能和精确度。

Add to Cart

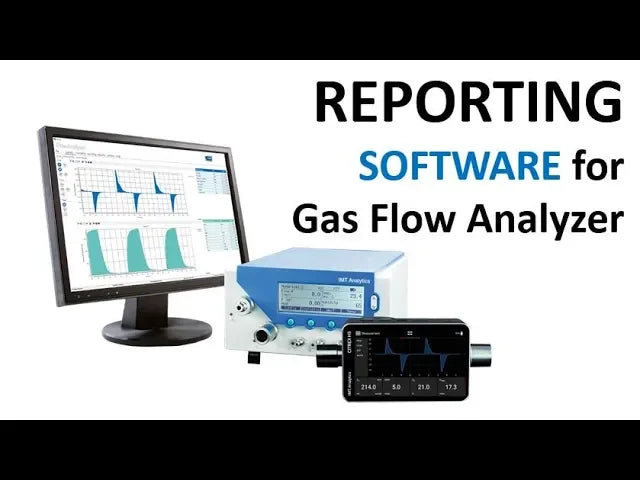

流动实验室

FlowAnalyser 和 CITREX 的软件。

在您的PC上轻松监控和保存通风参数，包括流量、压力和体积测量。FlowLab以图形方式显示您的测量值，可以是数字形式或实时曲线。生成的趋势报告包含多达100小时的数据，以检查设备的长期功能。通过创建您自己的个性化测试报告，简化通风设备的验证过程，这些报告可以电子存储或打印。

FlowLab软件提供15种语言版本。

通过下载软件，您也在订阅我们的新闻通讯。

Download

为任何产生压力或流量的医疗设备创建测试序列，例如呼吸机或麻醉机。强大的编辑器允许您通过插入文本、图形、图像、测量值等组件来设计测试序列。非常高效地再现医疗设备制造商指定的测试序列。运行测试并生成带有电子签名和您公司徽标的PDF测试报告。测试序列可以保存以供重用、共享和在您的组织内标准化。

只需几次点击，测量值即可直接从FlowLab保存到报告中并打印出来。可自由定义的内容使您能够根据需要设计测试报告。因此，除了测量值外，测试对象的所有数据也被记录，以便于清晰的概览。

生成的控制号码帮助您保持对测试报告的概览，并将正确的文档分配给相应的测试对象，即使在很长时间后也是如此。您还可以轻松插入您的公司徽标，以便每份报告都能被视觉上识别为公司文档。

FlowLab 帮助您自动创建清晰的文档，并为您省去在文字处理程序中创建测试报告的麻烦。

在FlowLab中，可以显示多达六条时间依赖的曲线，以便对测量值进行精确分析。可调游标允许测量所有通风参数的测量曲线。在曲线触发设置中，您可以设置触发类型或触发阈值，以便仅显示曲线的所需测量范围。

为了获得概述，所有曲线字段可以进行颜色匹配或单独标记。

只需点击一下，所有曲线字段都可以保存为图像或打印出来。

FlowLab 的趋势功能允许您对长达 100 小时的测量数据进行趋势分析。选择最多 10 个测量值并定义设置（如记录时间、记录速率和时间轴）非常简单。然后，记录的值可以导出到 Excel 电子表格中，使您能够在 FlowLab 之外的计算程序中进行单独评估。

FlowLab 的趋势功能是在进行故障排除时的正确选择。
